ZS712O/55N拉繩開關驅動控制線路
產品概述
ZS712O/55N拉繩開關是一種用于輸送機系統的安全保護裝置，能夠在緊急情況下快速切斷設備運行，保障人員和設備安全。該產品采用鋁合金鑄造殼體，具有強度高、重量輕的特點，同時外殼防護等級達到IP67，可在惡劣環境下長期穩定工作。其內部采用旋轉式凸輪結構，動作靈敏且不易卡死，確保在緊急情況下可靠觸發停機信號。3614
結構與工作原理
該拉繩開關主要由拉桿、凸輪、復位柄、鎖槽和微動開關等部件組成。當輸送帶設備發生緊急情況時，沿線任意位置拉動鋼絲繩即可牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使凸輪位移，從而驅動開關切斷控制線路。產品提供自動復位和手動復位兩種型號，自動復位型在解除拉力后自動恢復初始狀態，手動復位型需通過操作手柄復位。其內部微動開關觸點容量為AC380V/2A，絕緣性能可承受AC1000V電壓試驗1分鐘。51218
安裝與接線說明
安裝時需將開關固定在輸送機兩側機架上，建議每25-30米安裝一臺，采用直徑4mm的覆塑鋼絲繩連接。為減少鋼絲繩自重影響，每隔3米應設置支撐托環。接線時使用配套的四芯橡套電纜，其中1、2號端子為常開接點，3、4號端子為常閉接點。對于爬坡段輸送機，建議縮短開關間距和拉繩長度以確保響應速度。產品設計考慮了防水防塵需求，采用密封結構防止異物進入內部影響性能。31522
應用場景與特點
該產品廣泛應用于冶金、電力、礦山、化工等行業的輸送系統，特別適合皮帶輸送機、斗式提升機等設備的緊急停機保護。其特點包括：采用雙向觸動設計，可從輸送機任意一側操作；整體式蓋板便于接線和維護；醒目的動作指示裝置可直觀顯示開關狀態；模塊化設計簡化了后期維護工作。產品經過嚴格測試，在-30℃至+75℃環境溫度范圍內均可正常工作。61425
維護與注意事項
日常維護需定期檢查拉繩張力和開關功能，清除表面積聚的粉塵（建議厚度不超過3mm）。若出現卡死現象，可能因彈簧彈力減弱或零件生銹導致，可通過調整或更換部件解決。安裝時需確保接地可靠，避免在有腐蝕性氣體的環境中使用。為保持最佳性能，建議每季度進行一次全面功能檢查，包括觸點狀態和機械傳動部件的潤滑情況。121726

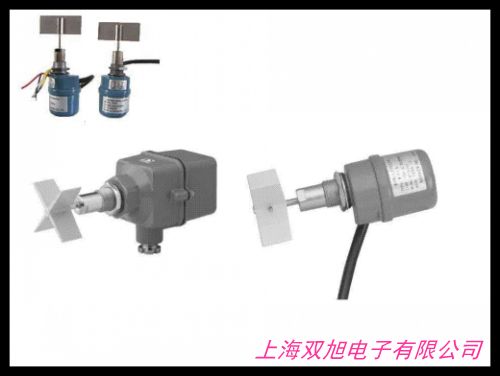

阻旋式料位控制器/物位開關/料位計料位開關RC-10型     上一篇 PRL-G5-25防爆型阻旋式料位開關日本東和制電TOWA SEIDEN進口 http://www.jyfcwj.com/product/d132540.html |
