磁性開關 CJK-1C/D DC24V
產品概述
CJK-1C/D DC24V磁性開關是一種基于磁感應原理設計的位置傳感器，專為工業自動化控制場景開發。該產品由電磁體和觸頭兩部分組成，采用非接觸式檢測方式，能夠通過磁場變化精確感知磁性物體的位置狀態，適用于軋鋼、煉焦、礦山、起重運輸?shù)阮I(lǐng)域的限位控制與位置檢測。其核心特點是利用電磁工作原理實現信號觸發，無需直接接觸被測物體即可完成開關動作，有效避免了機械磨損問題。136
結構與材質特性
產品電磁體部分采用DC24V低壓供電設計，外殼使用鑄鋁材料制造，觸頭部分則采用黃銅材質，整體結構具備防振、隔熱和密封特性。電磁體尺寸為156×80×116mm，配備4個Φ10mm安裝孔，觸頭尺寸為150×60×145mm。內部采用環氧灌封工藝，能夠在-55℃至+125℃的寬溫環境下穩定工作，防護等級達到IP65，可耐受粉塵、潮濕等惡劣工況。磁體與觸頭需同軸安裝，工作距離最大可達120mm，響應時間小于10ms。148
功能與性能參數
該磁性開關提供常開、常閉及開閉混合型三種輸出模式。當磁性物體接近時，常開型觸點閉合，常閉型觸點斷開，開閉型則同步實現雙通道信號切換。產品支持直接驅動最大0.8A電流負載，接觸電阻小于0.1Ω，振動耐受能力達20G（10-1000Hz），機械壽命超過50萬次。其磁場可通過鐵質導體進行非接觸傳輸，特別適合高溫區域或需要隔離檢測的場合。電磁體工作電壓范圍為DC24V±2V，典型功耗0.6A。369
應用場景與優勢
主要應用于焦?fàn)t設備、翻車機、起重機等需要非接觸位置檢測的工業場景。相比傳統機械開關，該產品具有動作距離可調、抗干擾性強、密封性能好等特點，能替代滑道接觸器等機械限位裝置。半球形磁場特性使其安裝方位靈活，通過調整磁體與觸頭間距（建議3mm以上）可適應不同檢測需求。產品采用模塊化設計，觸頭可獨立選配常開/常閉型號，便于系統集成和維護。11321
使用注意事項
安裝時應確保周圍無強磁場干擾，避免與其他高壓線路并行布線。電磁體需串聯負載使用，禁止直接短接電源。對于多開關安裝場景，建議保持3mm以上間距以防信號串?dāng)_。在含有易燃物質的場所使用時，需提前評估環境安全性。接線應盡量簡短并遠離其他動力線纜，以保障信號傳輸穩定性。21015

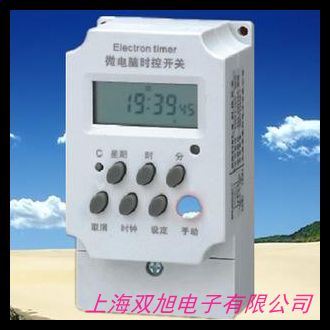

微電腦時控開關JF-TGK01型導軌定時器 路燈控制器     上一篇 英文版CN101A定時器 微電腦時控開關 時間控制器 電源定時開關 http://www.jyfcwj.com/product/d133524.html |
