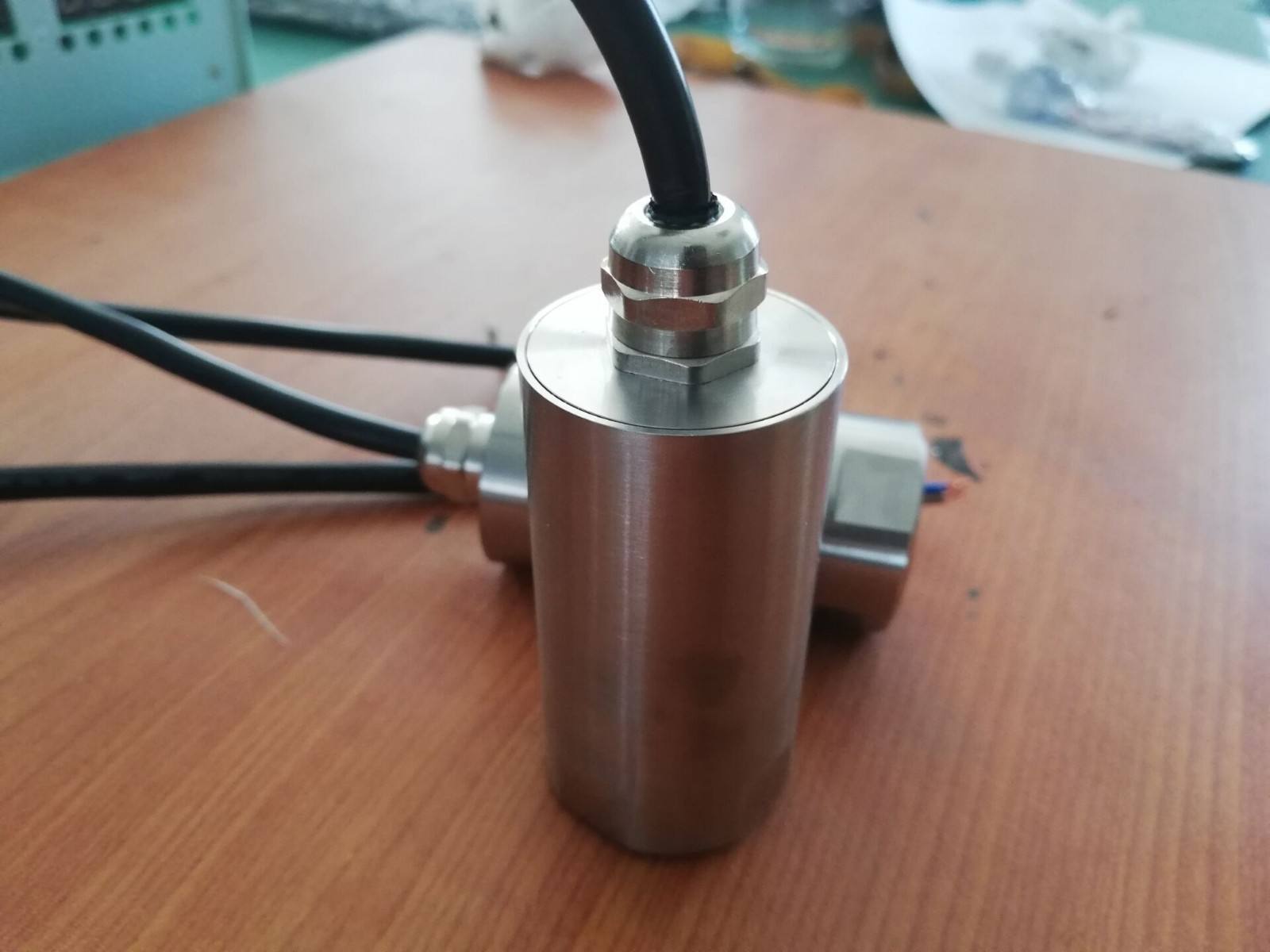

WYJM-C-7F 智能反轉速監測保護儀
產品概述
WYJM-C-7F智能反轉速監測保護儀是一款專為旋轉機械設計的智能化監測設備，主要用于發電、鋼鐵、冶金、化工等工業領域。該產品采用非接觸式測量方式，可對各類旋轉機械的轉速進行連續監視和精確測量，精度可達±1轉/分，幫助用戶實時掌握設備運行狀態并進行有效維護。
核心功能特點
該監測保護儀具備高度智能化操作界面，所有參數均可通過面板按鍵設置，支持長期在線監測且無需現場維護。產品具有正反轉監測功能，可識別機械反轉狀態并觸發保護機制，同時提供4-20mA電流模擬量輸出和二級開關量輸出，便于與DCS系統或其他控制設備連接。內置最大值記憶功能，可自動記錄并查詢歷史轉速數據，為設備工況分析提供依據。
技術性能參數
產品采用鋁合金壓鑄機箱，防護等級達到IP55，適應各種工業環境。測量范圍覆蓋0-9999轉/分，支持1-120齒任意設置（出廠默認60齒），可兼容CS-3有源轉速傳感器、CS-3F反轉速傳感器及Φ8mm電渦流傳感器等多種信號輸入方式。工作環境溫度為-10℃～65℃，相對濕度≤85%，供電電壓為AC220V±10%/50Hz。
應用場景與安裝方式
該設備適用于汽輪機、風機、壓縮機、電機、水泵等旋轉機械的轉速監控與保護，特別適合機組啟停時的升降速監測。產品提供掛壁式安裝結構，外形尺寸為240×190mm，安裝孔位275×170mm（孔徑Φ5mm），采用模塊化設計使安裝調試更為簡便。
智能化操作體驗
通過人性化的操作界面，用戶可自主設置量程、報警值等參數，并具備密碼保護功能。產品具有TDM實時信號輸出能力，報警延時可在0.1-6秒間調整，有效防止現場干擾導致的誤報警。當監測到異常轉速時，面板LED指示燈會立即顯示報警狀態，同時繼電器輸出保護信號。
WYJM-C-7F 智能反轉速監測保護儀
防護等級達到IP55。主要適用于發電、鋼鐵、冶金、化工等領域，對各類旋轉機械的轉速進行連續監視和測量，便于用戶對機器工況進行分析和維護
1．具有高度智能化，參數設置實現全面板操作。 2．適宜長期在線監測，安裝調試方便簡單，無需現場維護。
3．采用掛壁式結構，鋁合金壓鑄機箱，防護等級達到IP55。
4．具有二級報警開關量輸出。
5．具有4～20mA電流模擬量輸出。
6．量程、報警值任意設置。
7．具有TDM實時信號輸出。
8．最大值自動記憶和查詢。
9．正反轉監測保護。技術參數1． 顯示方式： LED數字顯示
2． 測量范圍： 0～9999轉/分
3． 測量精度： ±1轉/分
4． 齒數設置： 1～120齒任意設置（出廠值60齒）
5． 輸入信號： 2個CS-3傳感器信號、CS-3F傳感器信號
6． 輸出信號： 電流輸出：4～20mA（負載≤1KΩ）
二級開關量輸出：DC 27V/2A 或 AC250V/5A
脈沖PULSE信號輸出（12V P-P）
7． 環境溫度： -10～65℃（相對濕度：≤85%）
8． 供電電壓： AC 220V/50Hz±10%
10．外形尺寸：240mm（長）×190mm（寬）
|
