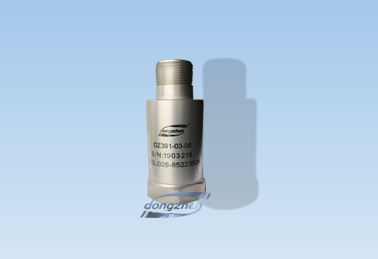

XZD-YB 一體化振動變送器
產品概述
XZD-YB一體化振動變送器是一種集成了振動速度傳感器與精密測量電路的高精度振動監測裝置，適用于旋轉機械設備的振動測量。該產品采用一體化設計，簡化了傳統"傳感器+變送器"的復雜結構，可直接輸出標準電流信號，便于連接DCS、PLC等控制系統，為設備運行狀態監測提供經濟高效的解決方案。
技術特點
該變送器具有5-500Hz的寬頻響應范圍和10Hz自振頻率，可測量0-50mm/s振動速度或0-500μm振動位移，輸出4-20mA電流信號。采用鋁合金或不銹鋼外殼，支持-30℃至50℃工作環境，防護性能良好。產品提供垂直或水平兩種安裝方式，通過M20×1.5螺紋固定，安裝簡便可靠。內置電路具有抗干擾設計，確保信號傳輸穩定性。
應用領域
XZD-YB系列適用于風機、水泵、壓縮機、汽輪機等旋轉機械的振動監測，可實時反映設備運行狀態。通過持續監測振動參數變化，有助于及時發現設備異常，為預防性維護提供數據支持。該產品在電力、石化、鋼鐵等行業有廣泛應用，能滿足不同工業場景的振動監測需求。
產品優勢
采用一體化結構設計，體積緊湊，重量約450g，便于現場安裝。提供多種量程選擇，包括0-20mm/s和0-200μm等常用范圍，可根據設備特性靈活選型。二線制接線方式簡化了系統布線，支持長距離信號傳輸。產品具有良好的環境適應性，能在潮濕、粉塵等工況下穩定工作。
使用說明
安裝時應確保變送器與被測物體緊密接觸，表面需平整清潔。建議定期檢查接線狀態，避免信號干擾。產品出廠前經過嚴格測試，用戶可直接接入系統使用。對于特殊應用場景，可提供定制化服務以滿足特定測量需求。
XZD-YB 一體化振動變送器
HZD型振動變送器是采用單片機為核心的智能振動變送器。該變送器通過ST系列振動速度傳感器監測旋轉機械的絕對振動，如機殼振動，軸瓦振動，機架振動等，并輸出振動的位移值或速度值。具有：振動監測、雙報警設置點、模擬電流輸出等功能。適用于電力、石油、化工等工業部門旋轉機械轉速的監控和保護，如汽輪機、風機、壓縮機、電機、泵等。
技術參數：
外接電源：220V AC或24V DC
輸入信號：接受一個ST系列振動速度傳感器的信號
靈敏度：20mV/mm/s±5%
頻響：5～300Hz
量程：0～500μm（峰-峰值）或0～50.0mm/s(真有效值)
LED指示：OK綠色，Alert、Danger紅色。
測量誤差：±1%滿量程
電流輸出：4～20mA有源，輸出負載≤500Ω
報警點設置：0～100%滿量程，精確度±1%
報警復位方式：自動或手動（現場Reset按鈕、遙控報警復位端子）
繼電器密封：環氧樹脂，節點容量DC30V/5A或220V/5A，單刀雙擲
上電延時：約10秒
溫度范圍：運行時-25℃～+65℃，儲存時-40℃～+85℃
相對濕度：至95%，不冷凝
外形尺寸：90W×120L×75H mm
安裝尺寸：80×90mm |
