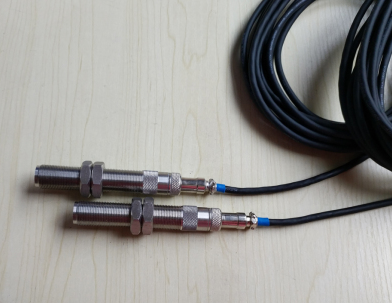

XS12JK磁阻轉速傳感器測速探頭
產品概述
XS12JK磁阻轉速傳感器測速探頭是一款基于電磁感應原理設計的高性能轉速測量裝置，適用于工業環境中導磁性物體的非接觸式轉速監測。該產品采用一體化不銹鋼結構，具備防水、防塵和防油污特性，能夠在煙霧、油氣、水汽等復雜工況下穩定工作。其核心優勢在于無需外接電源即可輸出強信號，簡化了系統集成流程，同時抗振動和抗干擾性能優異。
技術特點
該傳感器通過內部磁鋼和線圈的協同作用，當導磁齒輪旋轉時會產生與轉速成正比的頻率信號，若配合漸開線齒輪可獲得更穩定的正弦波輸出。產品提供多種規格可選，包括60mm至300mm的探頭長度、M16×1標準螺紋接口及1-10米定制電纜，安裝間隙建議保持在0.5-1.0mm范圍內以獲得最佳測量效果。特別設計的304不銹鋼外殼和內部灌封工藝，使其能適應-30℃至+120℃的寬溫環境。
應用場景
XS12JK系列廣泛應用于汽輪機、風機、水泵、壓縮機等旋轉機械的轉速監測，特別適合電力、石化、冶金等行業的設備狀態監控。產品對齒輪材料有較好兼容性，推薦使用模數2-4的導磁金屬齒輪，并確保齒輪厚度大于5mm。其非接觸式測量方式避免了機械磨損，配合屏蔽電纜使用時能有效抑制工業現場電磁干擾，長期運行維護成本低。
使用注意事項
安裝時需保持傳感器端面與齒輪頂端的平行度，磁極中心應對準齒輪旋轉中心以減小測量誤差。輸出線建議采用雙芯屏蔽電纜，屏蔽層需接地處理。為避免信號衰減，電纜長度不宜超過10米。產品出廠時已進行密封處理，用戶不可自行拆卸。在軸系跳動較大的場合應適當增大安裝間隙，防止機械碰撞損壞傳感器。
一、簡介：
XS12JK磁阻式轉速傳感器采用電磁感應原理實現測速。該傳感器具有輸出信號強，抗干擾性能好，安裝使用方便，可在煙霧、油氣、水氣等惡劣環境中使用。
二、電氣指標：
直流電阻：200到550Ω(25℃)
工作溫度：-10到+120℃
三、物理指標：
重 量：約285g
抗振動：20g
螺紋規格： M16×1
齒輪材料：齒輪材料應采用導磁率強的金屬材料。
齒形：成漸開線齒形是zui合適的齒形。用大模數的齒輪或用其它的齒形將會產生巨大的波形畸變，這將會妨礙精確的測量。如果主軸有軸向移動，則要注意磁極的中心應處在齒輪的中心位置上。
齒輪模數 ：2到 4 齒寬b：大于5mm 。
四、環境指標：
工 作 溫 度：-10到+120℃
五、訂貨指南：
XS12JK-AXX—BXX—CXX—DXX
傳感器長度AXX：01-60mm
02-80mm
03-120mm
04-特殊規格（最大長度為300mm）
螺紋規格BXX：01-M16×1
02-特殊規格
電纜長度CXX：訂貨時以1 m遞增，例如：010=1.0m，默認2m
接頭選項DXX：0 1-直接引線
0 2-航空插頭
|
