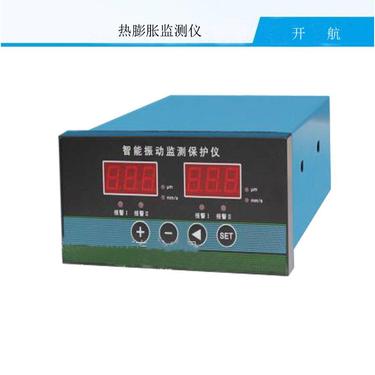

QBJ-3XYN油動機位移監視監控保護儀
產品概述
QBJ-3XYN油動機位移監視監控保護儀是一款專為汽輪機組設計的高可靠性監測儀表，主要用于實時監測油動機行程位移變化。該產品采用智能化設計，可精確測量汽輪機油動機的開啟程度，為機組安全運行提供重要數據支持。產品采用4位LED數碼管顯示，具有直觀的測量值展示和報警狀態指示功能。
核心功能
該產品具備位移實時監測、報警設定和模擬信號輸出等功能。通過配接LH-TD-1油動機傳感器，可精確測量各種旋轉機械的閥位開度（油動機行程）。產品設有兩級報警功能，用戶可根據需要自由設定報警值，當位移超過設定范圍時，面板指示燈亮起并輸出開關信號。同時提供4-20mA電流輸出接口，便于與計算機、DCS、PLC等系統連接。內置傳感器掉線檢測功能，可有效防止誤報警。
技術參數
產品測量范圍0-200mm（量程可定制），線性誤差≤1%滿量程。工作電源為AC220V±10%，50Hz，功耗約10W。使用環境溫度0℃～+500℃，濕度≤90%非冷凝。外形尺寸160×80×245mm，開孔尺寸152×76mm。產品采用盤式安裝方式，適合集控室控制屏安裝。具有1-60秒可調的報警延時功能，可有效抑制現場干擾。
應用場景
該產品廣泛應用于電力、石油、化工等行業的汽輪機組監測保護系統。特別適用于汽輪機發電機組的啟動閥、功率限制器、同步器及油動機行程等關鍵參數的精確監測。通過實時監測油動機位移變化，可反映機組工作狀況、負載大小和運行效率，為設備維護和故障預防提供重要依據。
操作特點
產品采用人性化操作設計，通過面板按鍵即可完成參數設置和量程調整，無需電位器調節，方便現場調試。具有自動返回功能，在參數設置狀態下1分鐘無操作自動返回測量界面。內置上電自檢功能，可確保系統穩定運行。產品出廠前已完成精度標定，用戶可直接使用，也可根據實際需求進行參數微調。
簡介：
位移監視保護儀是一套高可靠性的監視保護儀表，配接線性差動變壓器式位移傳感器（LVDT系列），可用于汽輪機汽缸膨脹、閥位開度、油箱油位的連續監視的測量。
QBJ-3XYN油動機位移監視保護儀，配接LH-TD-1油動機傳感器，可測量各種旋轉機械的閥位開度（油動機行程）。
功能說明：
♦ 測量值、報警設定值，可分別在LED數碼管上顯示。
♦ 當超過報警設定值時，報警指示燈亮，同時在后面板輸出開關信號，保護被監控設備，報警設置延時調整，范圍1-60秒，以防止現場干擾引起誤報警。。
♦ 設有電流輸出接口，可與計算機、DCS、PLC系統、無紙記錄儀等設備連接。
♦ 具有上、掉電檢測功能，傳感器掉線檢測功能，同時切斷報警、停機輸出回路，有效抑制儀表誤報警。
電氣指標：
♦ 輸入信號：LH-TD-1油動機
♦ 量 程：熱膨脹0～50mm 油動機0～600mm 油箱油位±400mm
♦ 線性誤差：1％±1個字
♦ 顯示方式：4位數碼管顯示，
♦ 電流輸出：4-20mA 有源，輸出負載≤500Ω
♦ 報警點設置：0-100%滿量程
♦ 工作電源：AC220V±10% 50Hz±5%
物理指標：
整機尺寸：
♦ 盤裝表：160（寬）×80（高）×160（深）mm
♦ 開孔尺寸： 152（寬）×74（高）mm
環境指標：
♦ 溫 度： -20℃到+60℃，相對濕度 ≤95%
♦ 使用環境：周圍無腐蝕性、無強磁場等場合
|
