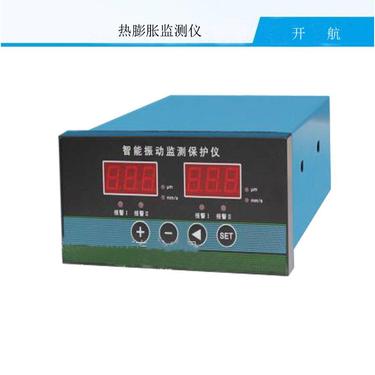

RDZW-2Na軸位移監測儀顯示表
RDZW-2Na軸位移監測儀產品概述
RDZW-2Na軸位移監測儀是一款用于連續監測旋轉機械軸向位移變化的智能監測儀表，適用于汽輪機、風機、壓縮機、水泵等旋轉設備的運行狀態監測。該儀表通過配接電渦流位移傳感器，實時檢測轉子相對于止推軸承的軸向間隙變化，為設備安全運行提供早期預警和保護。其數字化設計提升了穩定性與操作便捷性，人機交互界面友好，可直觀顯示測量數據和報警狀態。
核心功能特點
監測儀具備多重實用功能：
- 數據顯示：通過4位LED數碼管清晰顯示軸向位移實時測量值、報警及停機設定值，支持單位切換（如mm或V）。
- 報警保護：內置兩級報警（預警和危險值），通過LED指示燈和繼電器輸出信號，可聯動設備停機保護。
- 智能診斷：自動檢測傳感器斷線、探頭磨損等故障，并切斷誤報警回路，提升系統可靠性。
- 信號輸出：提供4-20mA標準電流輸出，兼容DCS、PLC等控制系統，便于數據遠程監控。
- 參數靈活設置：用戶可通過面板按鍵調整量程、報警閾值及延時時間（0~3秒），適應不同工況需求。
技術參數與適用場景
監測儀測量范圍覆蓋-2.0mm至+2.0mm（可定制），精度達±0.5%，頻響0~5KHz，適用于高溫（0~55℃）、高濕（≤95%濕度）環境。其緊湊的盤式設計（160×80×250mm）便于安裝于控制柜，開孔尺寸為152×75mm。典型應用包括蒸汽輪機、燃機等設備的止推軸承磨損監測，通過軸向間隙變化判斷機械健康狀態，預防因過位移導致的設備損壞。
操作與維護優勢
儀表采用全數字化處理，無需電位器調整，通過按鍵即可完成零位校準和參數配置。具備上電自檢和斷電記憶功能，歷史報警數據可長期保存。操作界面簡潔，1分鐘無操作自動返回測量界面，降低誤操作風險。維護時僅需定期檢查傳感器連接狀態，無需復雜調試，適合工業現場長期穩定運行。
一、簡介：
軸向位移是機器內部，轉子沿軸心方向，相對于止推軸承二者之間的間隙而言，軸向位移的測量，可以指示旋轉部件與固定部件之間的軸向間隙，對于旋轉機械如汽輪機、風機和壓縮機等，軸向位移是個十分重要的信號，過大的軸向位移將引起大的機構損壞。
RDZW-2Na軸位移監測儀顯示表配接電渦流傳感器，對止推軸承的損壞，可提出早期報警和保護，一般情況下，被測面是軸上的止推法蘭或者軸上別的平面，而電渦流探頭應能直接探測止推法蘭（如果它和軸是一個整體的話）或其它沿軸向的平面。
二、主要功能：
汽輪機、磨煤機、風機、減速機、水泵、離心機、平衡機、空壓機等旋轉類機械的軸向位置的監視和保護。
三、功能說明：
1、測量值、報警設定值，可分別在LED數碼管上顯示。
2、當超過報警設定值時，報警指示燈亮，同時在后面板輸出開關信號，保護被監控設備，報警設置延時調整，范圍1-60秒，以防止現場干擾引起誤報警。。
3、設有電流輸出接口，可與計算機、DCS、PLC系統、無紙記錄儀等設備連接。
4、具有上、掉電檢測功能，傳感器掉線檢測功能，同時切斷報警、停機輸出回路，有效抑制儀表誤報警。
四、電氣指標：
1、傳感器輸入：電渦流傳感器
2、靈 敏 度：4.0 V/mm 或8.0V/mm
3、測量范圍：4mm以內任何量程
4、測量精度：線性誤差≤±1% （滿度值）
5、顯示方式：數碼管顯示
6、頻 響：1.0－300Hz
7、電流輸出：4～20mA；驅動500Ω的負載
8、報警接點容量：AC220V/3A，DC28V/3A
9、工作電源：220VAC±10% 50Hz 功耗≤10W
五、物理指標：
整機尺寸：
盤裝表：160（寬）×80（高）×160（深）mm
開孔尺寸： 152（寬）×74（高）mm
六、環境指標：
1、溫 度： -10℃到+60℃，相對濕度 ≤90%
2、使用環境：周圍無腐蝕性、無強磁場等場合 |
