CSJ-E80-50ANA無觸點氣缸磁性開關

杭榮CSJ-E80-50ANA無觸點氣缸磁性開關產品解析

產品基本信息

該無觸點氣缸磁性開關由湖北杭榮電氣有限公司生產，品牌為杭榮，型號為CSJ-E80-50ANA，加工定制屬性為是，物料編號同型號。其3C額定電壓范圍在440V以上，額定電壓為5-240V，額定電流100MA，反應頻率達100，產品特性為磁感應，類型為磁性開關，且非進口產品，產地為湖北1。

產品功能與優勢

• 功能作用：主要用于檢測氣缸行程的位置，能為控制器提供位置信號，實現對氣缸的位置控制、到位停止、到位啟動等功能，還可間接實現到位報警、未到位報警、物料檢測以及對氣缸動作次數和循環次數的控制1。
• 顯著優勢：使用時無需在行程兩端設置機控閥（或行程開關）及其安裝架，也不需要在活塞桿端部設置撞塊，因此使用方便、結構緊湊。同時，該磁性開關可靠性高、壽命長、成本低且開關反應時間快，故而受到廣泛應用1。

工作原理與安裝要點

• 工作原理：將磁性開關裝在氣缸的缸筒外側，這里需要注意氣缸缸筒必須是導磁性弱、隔磁性強的材料，如硬鋁、不銹鋼、黃銅等。在非磁性體的活塞上安裝一個永久磁鐵（橡膠磁鐵）的磁環，當隨活塞移動的磁環靠近開關時，舌簧開關的兩根簧片被磁化而相互吸引，觸點閉合；當磁環移開開關后，簧片失磁，觸點斷開。觸點閉合或斷開時發出電信號（或使電信號消失），進而控制相應電磁閥完成切換動作。另外，磁性開關內部一般還帶有開關動作的指示燈和過電壓保護電路，并由樹脂塑封在一個殼體內1。
• 安裝位置：既可以安裝在行程末端，也能安裝在行程中間的任意位置。對于安裝在行程中間的情況，需在活塞應停止位置固定活塞，讓磁性開關在活塞上方左右移動，找出開關開始吸合時的位置，左右吸合位置的中間位置即為高靈敏度位置，應將磁性開關固定于此。而安裝在行程末端時，不同氣缸在樣本上已標出離側端蓋和無桿側端蓋的距離A和B，以確保安裝在最高靈敏度位置1。
• 安裝方法：共有四種安裝方式，分別是用鋼帶固定、固定在導軌上、卡固在拉桿上以及直接安裝1。

使用注意事項

1. 從安全角度考慮，兩磁性開關的間距應比磁滯距離大3mm1。
2. 磁性開關不得裝在強磁場設備旁，例如電焊設備等1。
3. 當兩個以上氣缸磁性開關平行使用時，為防止磁性體移動相互干擾影響檢測精度，兩缸筒間距離一般應大于40mm1。
4. 活塞接近磁性開關時的速度v不得大于磁性開關能檢測的最大速度vmax，該速度vmax與磁性開關的最小動作范圍lmin、磁性開關所帶負載的動作時間tc之間的關系為vmax=lmin/tc。若活塞運動速度大于最大檢測速度且無合適通用型磁性開關可選，則需選用帶延時功能的磁性開關1。
5. 安裝開關時擰緊螺釘?shù)牧�矩要適當，力矩過大會損壞開關，太小則可能使開關的最佳安裝位置出現偏移1。
6. 要定期檢查磁性開關的安裝位置是否出現偏移1。

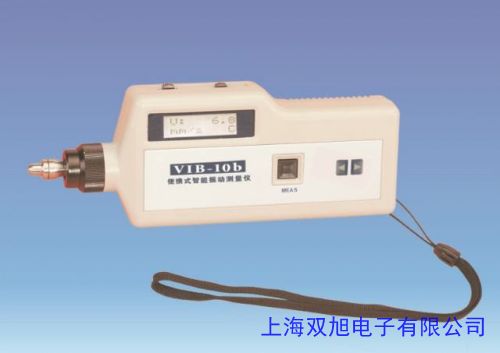

價格詢問在線客服...風機測振儀 輸出電壓 電流信號 測振儀HG-2502/EMT220設備故障檢測儀振動測量?jī)x 上一篇 價格詢問在線客服礦用便攜式測振儀 http://www.jyfcwj.com/product/d76930.html
