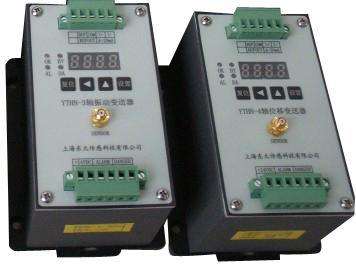

hzd-b-9f振動變送器
HZD-B-9F振動變送器是一款專業用于工業設備振動狀態監測的智能化測量裝置，適用于旋轉機械、傳動系統等場景的運行狀態分析與故障預警。產品采用模塊化設計理念，能夠?qū)C械振動量轉化為標準電信號輸出，為設備健康管理提供可靠數據支持。
該產品內置高靈敏度傳感元件與信號處理單元，可精準捕捉設備在水平、垂直或軸向三個維度的振動參數，包括振動速度、位移量等關鍵指標。通過寬頻帶信號采集技術，能夠有效識別不同頻率范圍內的振動特征，滿足低速重載設備與高速精密設備的多樣化監測需求。輸出信號兼容主流工業控制系統接口，便于接入PLC、DCS等平臺實現數據可視化呈現。
在結構設計方面，HZD-B-9F采用全金屬密封殼體與抗電磁干擾電路設計，確保在高溫、高濕、強振動的復雜工況下保持穩定性能。產品支持導軌安裝、螺栓固定等多種
簡介：
隨著控制技術的發展，DCS與PLC系統已經廣范應用到自動化控制。以前的數顯儀表功能都可以由集成系統實現，在許多場合，只需要標準的4-20mA電流信號給PLC或DCS系統。我公司研發了一系列變送器，性能穩定，滿足PLC或DCS的系統要求，大大簡化了在線狀態監控系統并降低其成本。
HZD-B-9F振動變送器與LH100系列振動速度傳感器配套使用，主要用于檢測旋轉機械的絕對振動，如機殼振動、軸瓦振動、機械振動等；監測由于轉子不平衡、不對中、幾件松動、滾動軸承損壞、齒輪箱損壞等引起的振動變化。適用于汽輪機、水輪機、風機、壓縮機、制氧機、電機、泵、齒輪箱等大型旋轉機械設備，尤其適合老機組改造。
Ø 主要功能：
汽輪機、水輪機、風機、壓縮機、制氧機、電機、泵、齒輪箱等大型旋轉機械振動監視和保護。
Ø 電氣指標：
2 供電電源：24VDC,最大不超過36V（可根據需求定制220VAC或其他規格）。
2 輸入信號：LH100系列振動速度傳感器信號。
靈敏度：20mv/mm/s
頻響：10-1000HZ
2 緩沖輸出（BUF OUT）：緩沖輸出原始振動信號，輸出阻抗小于100Ω，輸出靈敏度與傳感器靈敏度一致�？蛇B接最大線纜長度300m。
2 變送輸出：4-20mA（或1-5v）有源
輸出負載：≤500Ω
2 準確度：±1%（滿量程）
Ø 物理指標：
2 整機尺寸：
外形尺寸：70W×120L×75Hmm
安裝方式：35mm導軌安裝
重量：約650g
Ø 環境指標：
2 溫 度：工作溫度 -25℃到+65℃，存儲溫度-40℃到+70℃。
2 相對濕度 ≤90%周圍無腐蝕性、無強磁場等場合。 |
